采用兆欧表测量时，外界电磁场干扰引起误位原因是什么?如何消除

作者：恒电高测发布时间：2021-12-21

在现场，有时使用兆欧表在强磁场附近或在未停电的设备附近测量绝缘电阻，由于电磁场干扰也会引起很大测量误差。

引起误差的原因如下。

(1) 磁藕合由于兆欧表没有防磁装置，外磁场对发电机里的磁钢和表头部分的磁钢的磁场都会产生影响。当外界磁场强度为5Oe(奥斯特)时，误差为士0.2%.外界磁场愈强，影响愈严重，误差愈大.前苏联有一组AOAYTH-267000/500/2。的自辆变压器，其绝缘电阻应为3300MΩ，但在强磁场下，用2500V兆欧表测得的绝缘电阻仅为600MΩ我国某变电所对一台OSFPS3-120000/220变压器进行绝缘电阻测量，变压器前后及上空均有220kV母线，测得220kV绕组的绝缘电阻为10000MΩ以上(用ZC-48型兆欧表)，而投产及历年来的绝缘电阻为3400Mf1左右;又用ZC-30型兆欧表测量，测得绝缘电阻为330OMΩ。分析认为主要是测量中受外界电磁场干扰强烈，由于ZC-48型兆欧表抗干扰能力差，所以产生这种虚假现象。第二天，变压器上空两条220kV母线(停电)，重新测试，ZC-48和ZC-30型兆欧表测得的绝缘电阻均为3300MΩ左右。进一步证明电磁场干扰带来的影响。事后对两只兆欧表进行检查，ZC-48型兆欧表为2500V，磁电式结构，抗干扰能力差;ZC-30型兆欧表为5000V，流比计结构,杭干扰能力较强。

(2) 电容耦合。由于带电设备和被试设备之间存在耦合电容，将使被试品中流过干扰电流。带电设备电压愈高，距被试品愈近，干扰电流愈大，因而引起的误差也愈大。

消除外界电磁场干扰的办法如下。

(1) 远离强电磁场进行测量。

(2) 采用高电压级的兆欧表，例如使用5000V或10000V的兆欧表进行测量。

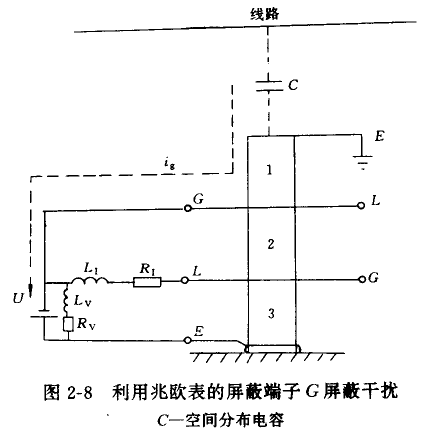

(3) 利用兆欧表的屏蔽端子G屏蔽。对于两节及以上的被试品，例如避雷器、耦合电容器，可用图2-8所示的接线，图中将端子G接到被测避雷器上一节的法兰上，这样，干扰电流由端子G经表的电源入地，而不经过电流线圈，从而避免了干扰电流的影响，对上节避雷器，可将其上法兰接兆欧表E端子再接地，使干扰电流直接入地(见图2-8右侧接线)。

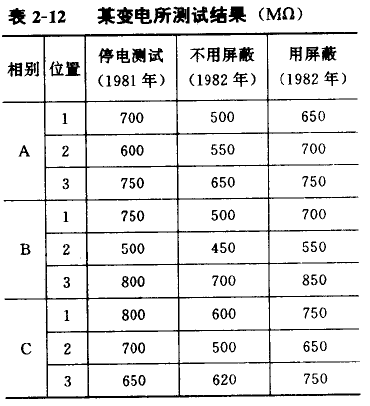

表2-12列出了某变电所66kV避雷器均压电阻的测试数据.由表中数据可以看出，使用屏蔽法测得的结果很接近一年前停电测试的数据(经过一年.均压电阻实际上可能有些变化)，但不用屏蔽测量的结果都明显偏低，相差100-200MΩ不等。

(4) 选用抗干扰能力强的兆欧表。除上述ZC-30型兆欧表抗干扰能力较强外，中国科技大学生产的GZ-5A 2500/5000型兆欧表的抗干扰能力也较强。厂家曾在某电厂220kV旁路母线干扰场强较高的电容式电压互感器上作比较测试,GZ-5A型兆欧表的抗干扰能力与美国希波公司指针式高压兆欧表相近，示值偶尔跳动后再复原，而国产ZC-48-1型指针式高压兆欧表偏过。

刻度值，表针摆至左端极限位置。顺便指出，有人在兆欧表中引入抗干扰电路进行改型，收到良好效果。

(5) 利用整流设备，根据外加电压和泄漏电流计算绝缘电阻。例如某局在220kV运行母线下无法测量阀式避雷器的绝缘电阻，后来改用整流设备进行测量，获得满意结果。
